Une machine universelle productive pour poinçonnage et pièces laser de grande qualité
Pour tous ceux qui veulent produire de manière productive et malgré tout rentable: la TruMatic 3000 fiber compacte combine les avantages de la technologie de poinçonnage et de la découpe laser de haute qualité. Vous pouvez fabriquer des pièces en totalité, sans processus ultérieurs. La machine assure une qualité exceptionnelle des pièces grâce à sa matrice escamotable et elle est également facile à utiliser grâce à l'IHM Touchpoint.
Une machine, de nombreuses possibilités: avec une machine TruMatic, vous pouvez utiliser un laser, déformer, poinçonner, fileter, marquer, signer, graver et ébavure.

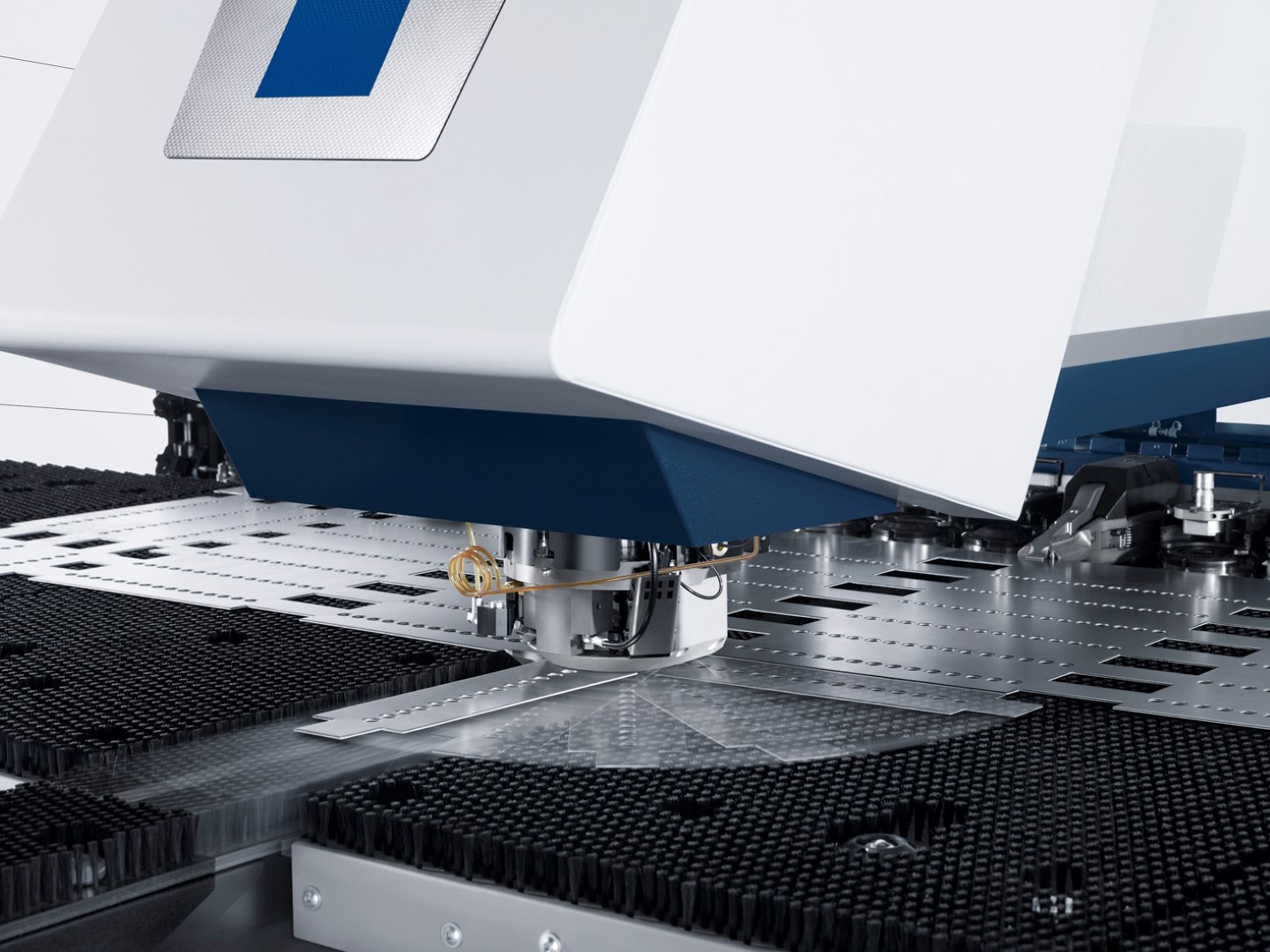

Des résultats de grande qualité: vous poinçonnez sans rayures grâce à la matrice escamotable.
Entraînement innovant, conception compacte: le Delta Drive apporte plus de dynamique à la machine - et permet d'économiser 25 % de la surface d'implantation par rapport à une Sheetmover.
L'usinage laser flexible: avec le robuste laser à solide TruDisk, vous pouvez également découper des métaux non ferreux de manière très productive.

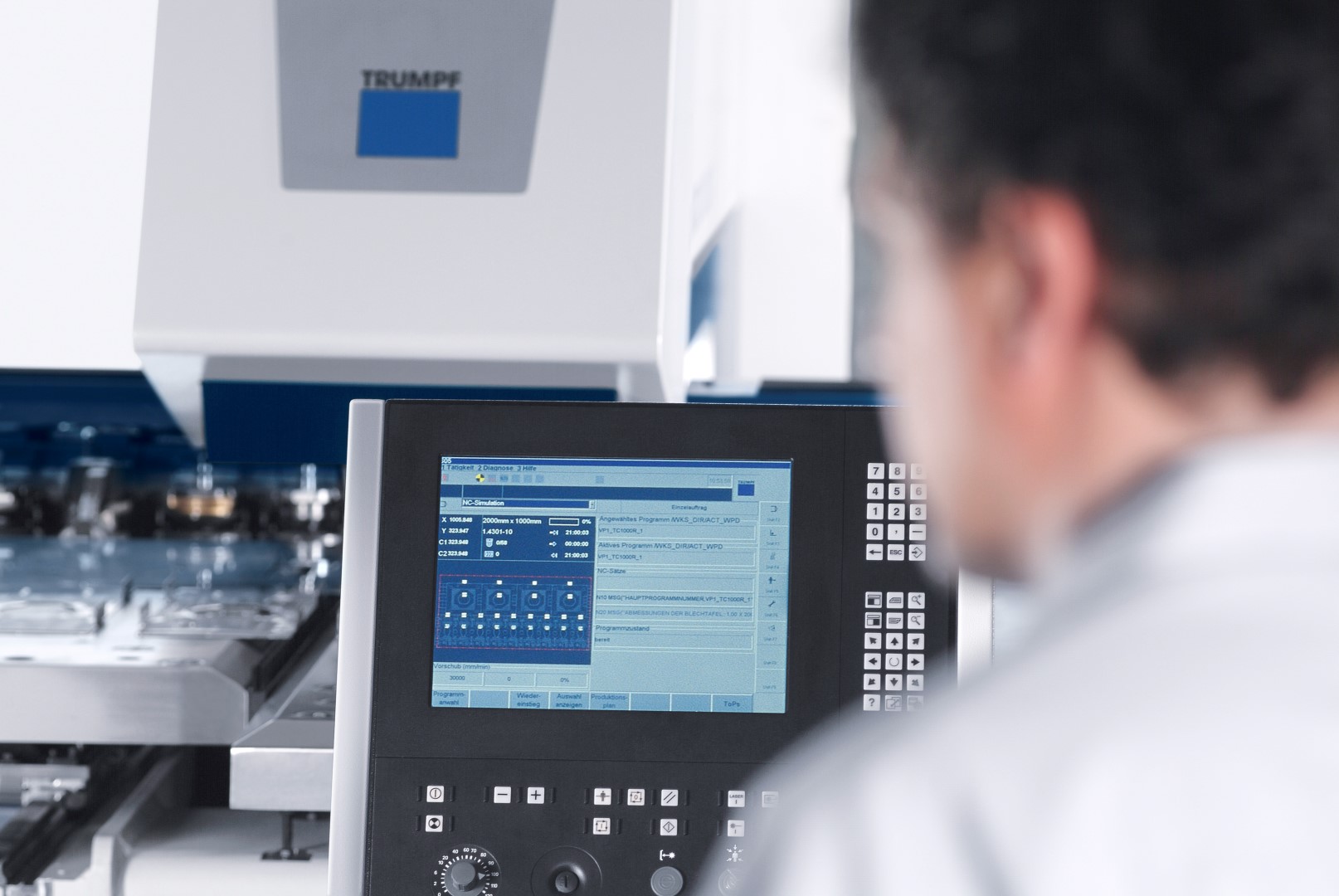

Facile à commander: moins d'opérations, facile à apprendre - IHM Touchpoint rend le travail avec la machine beaucoup plus facile.
Caractéristiques
TruMatic Fiber 3000 moyen format | TruMatic Fiber 3000 grand format | |
| Dimensions | ||
| Largeur | 6935 mm | 8082 mm |
| Profondeur | 6281 mm | 7780 mm |
| Hauteur | 2330 mm | 2330 mm |
| Cadence max. | ||
| Poinçonnage (E= 1 mm) | 800 tr/min | 690 tr/min |
| Marquage | 1000 tr/min | 1000 tr/min |
| Champ d'action | ||
| Poinçonnage axe X | 2500 mm | 3000 mm |
| Poinçonnage axe Y | 1250 mm | 1550 mm |
| Mode Laser axe X | 2500 mm | 3000 mm |
| Mode laser axe Y | 1250 mm | 1550 mm |
| Fonctionnement combiné axe X | 2535 mm | 2535 mm |
| Fonctionnement combiné axe Y | 1250 mm | 1250 mm |
| Epaisseur de tôle maxi. | 6,4 mm | 6,4 mm |
| Poids de pièce maxi. | 150 kg | 230 kg |
| Force de pièce maxi. | 180 kN | 180 kN |
| Outillages | ||
| Temps de changement outil pour multitool | 0,5 s | 0,5 s |
| Numbre d'outils/de pinces | 21 Quant. / 3 Quant. | 21 Quant. / 3 Quant. |
| Données spécifiques au laser - TruDisk 3001 | ||
| Puiss. laser maxi | 3000 W | 3000 W |
| Epaisseur de tôle max. acier de construction | 6 mm | 6 mm |
| Epaisseur de tôle max. acier inoxydable | 6 mm | 6 mm |
| Epaisseur de tôle max. aluminium | 5 mm | 5 mm |
| Epaisseur de tôle max. cuivre | 6 mm | 6 mm |
| Epaisseur de tôle max. laiton | 6 mm | 6 mm |
| Evacuation des pièces | ||
| Taille max. des pièces goulotte fixe poinçonnage (avec table mobile) | 180 mm x 180 mm | 180 mm x 180 mm |
| Taille max. des pièces trappe d'evacuation des pièces laser | 400 mm x 600 mm | 400 mm x 600 mm |
| Valeurs de consommation | ||
| Puissance absorbée moyenne pendant la production - TruDisk 3001 | 8 kW | 8 kW |
| Arrêt automatique actif - TruDisk 3001 | 0,6 kW | 0,6 kW |
