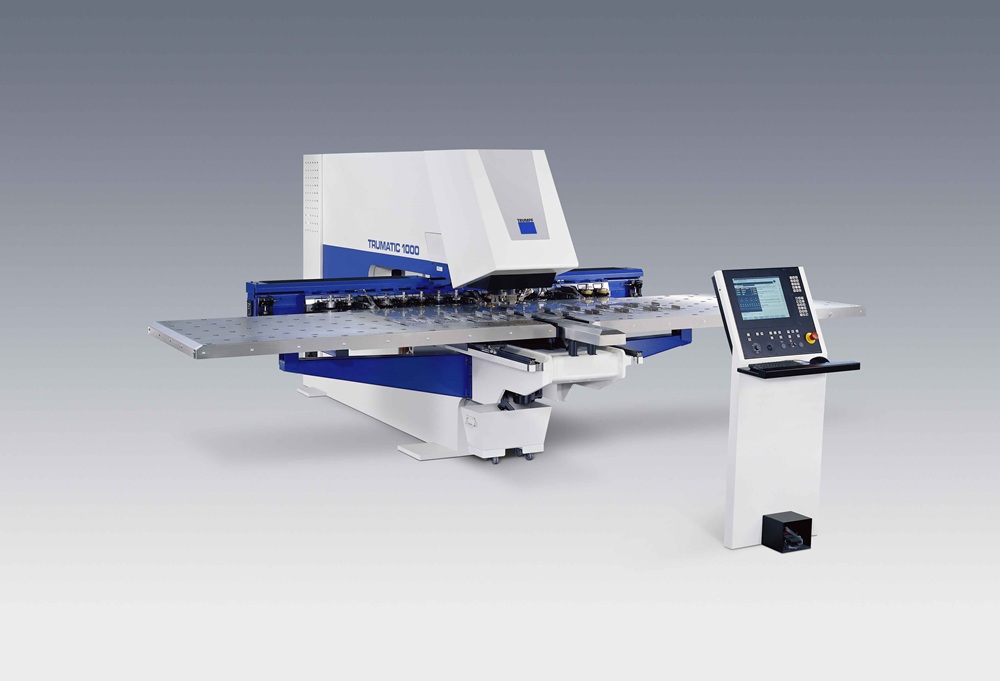

TRUMPF TruPunch 1000
Terug naar overzicht- Algemeen
- Eigenschappen
Algemeen
Standaarduitrusting
- Coördinatengeleiding
- Gereedschapsmagazijn
- Aandrijvingen met onderhoudsvrije draaistroomservomotoren
- Verplaatsing van het werkstuk op de bewerkingstafel
- Kogeltafel
- Uitsluizen
- Spaanopvangbak
- Hydraulische ponskop
- Mono gereedschapsopname
- Rotatie
- Programmeerbare neerhouder:
- Gereedschapslengtecompensatie
- Gereedschapssproeismering:
- Het afzuigen van de uitgeponste stukjes
- Omvormen
- BOSCH PNC-P Sturing
- Programmabeheer
- Diagnosefuncties
- USB-aansluiting: en RJ45-netwerkaansluiting (10 of 100 MBit/s)
- Netwerkverbinding
- CE-markering:
- Lichtgordijnen
- Snelafschakeling hydraulisch systeem
De machine heeft de volgende opties
MultiTool
Schroefdraadvormen
Extra plaatklem
Tweede aanslagpen
Verschuifbare tafelsteun
Sensor voor afvoerklep
Extra oplegtafel
Spaantransportband met container
Detectie van plaatwelving
BNC netwerkaansluiting i.p.v. RJ 45-aansluiting.
Eigenschappen
Technische gegevens
Machine Werkbereik
(X x Y) zonder verplaatsing t.o.v. de tafel 2070 x 1280 mm
Capaciteiten
- max. plaatdikte 6,4 mm
- max. ponskracht 165 kN
- max. werkstukgewicht 150 kg
Max. snelheden
- X-as 80 m/min
- Y-as 55 m/min
- Simultaan (X en Y) 97 m/min
- Slagfrequentie ponsen 600 1/min
- Slagfrequentie signeren/snel ribben 1300 1/min
- C-as ponsen 180 toeren/min
- C-as schroefdraadvormen 180 toeren/min
Gereedschappen
- Lineair magazijn 15 gereedschapsplaatsen bij 2 klemmen
- Aantal bij gebruikt MultiTool tot 150 gereedschappen
- Rotatie van alle gereedschappen 360° doorlopend
- Gereedschapswisseltijd:
• afzonderlijk gereedschap 4,4 sec.
•MultiTool 2,2 sec. - Max. ponsdiameter
•enkelvoudige slag 76,2 mm op alle gereedschapsplaatsen
max. omvormhoogte 25 mm met functie MultiBend
Programmeerbare evacuatiekleppen (X x Y)
max. grootte van de delen standaard 180 x 150 mm
optie: 180 x 500 mm
460 x 500 mm
Nauwkeurigheid
Positieafwijking + 0,1 mm
Gemiddelde spreiding van de positie + 0,03 mm
Aandrijving
- X/Y/C-as NC-geregelde, digitale draaistroom-servomotoren
- Ponskop electrohydraulisch
