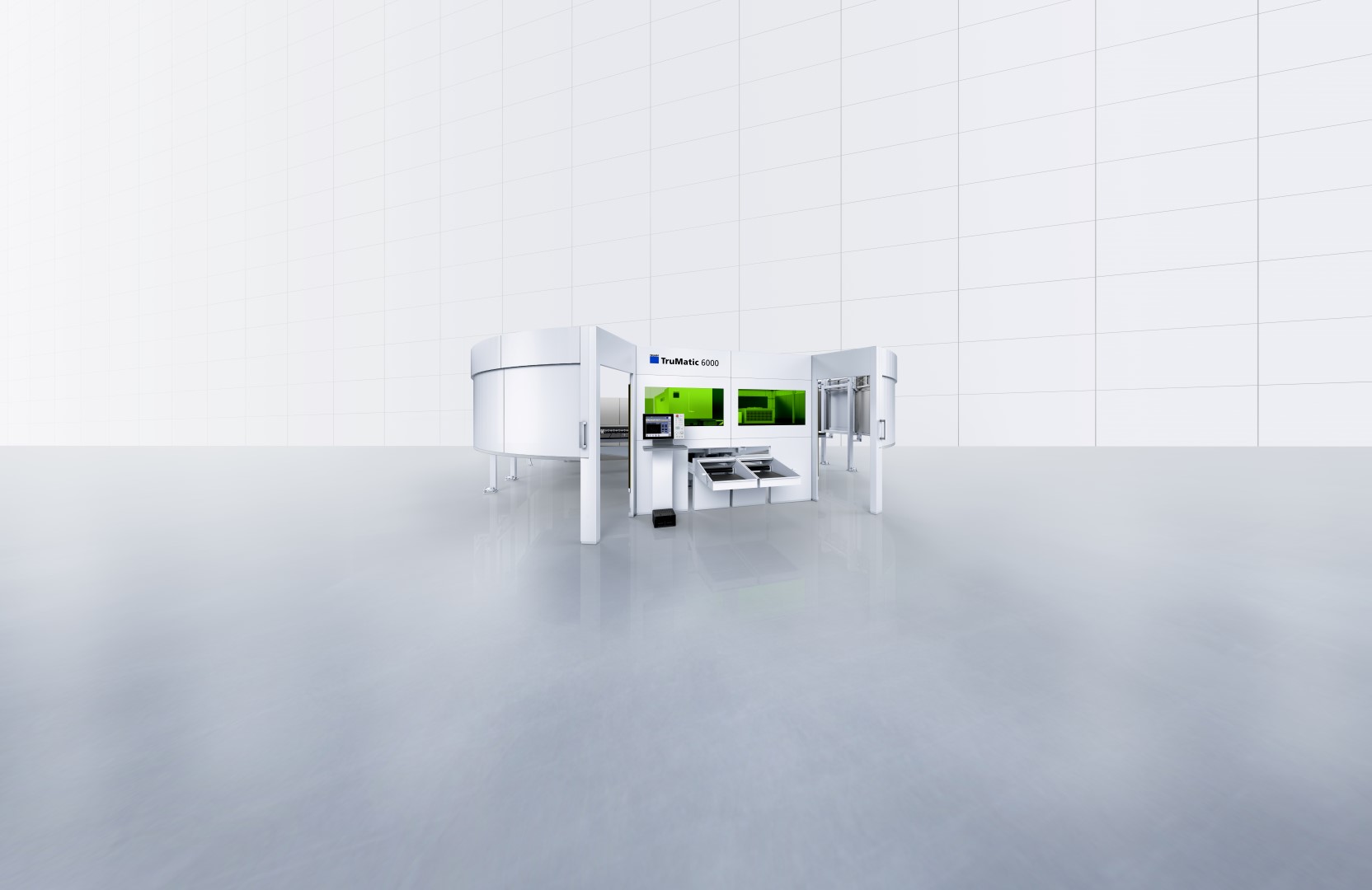

TruMatic 7000 groot formaat | TruMatic 7000 middenformaat | |
Afmetingen | ||
Breedte | 9945 mm | 9231 mm |
Diepte | 8862 mm | 8003 mm |
Hoogte | 2500 mm | 2500 mm |
Max. slagvolgorde | ||
Ponsen (E = 1 mm) | 917 1/min | 1000 1/min |
Markeren | 2800 1/min | 2800 1/min |
Werkbereik | ||
Ponsbedrijf X-as | 3050 mm | 1550 mm |
Ponsbedrijf Y-as | 1550 mm | 1250 mm |
Laserbedrijf X-as | 3050 mm | 2500 mm |
Laserbedrijf Y-as | 1550 mm | 1250 mm |
Gecombineerd bedrijf X-as | 2500 mm | 2500 mm |
Gecombineerd bedrijf Y-as | 1550 mm | 1250 mm |
Max. plaatdikte | 6,4 mm | 6,4 mm |
Max. werkstukgewicht | 230 kg | 150 kg |
Max. ponskracht | 180 kN | 180 kN |
Gereedschap | ||
Gereedschapwisseltijd multitool | 0,3 s | 0,3 s |
Aantal gereedschappen/klemmen | 22 stuks / 3 stuks | 22 stuks / 3 stuks |
Laserspecifieke gegevens - TruDisk 3001 | ||
Max. laservermogen | 3000 W | 3000 W |
Max. plaatdikte constructiestaal | 8 mm | 8 mm |
Max. plaatdikte roestvrij staal | 8 mm | 8 mm |
Max. plaatdikte aluminium | 5 mm | 5 mm |
Max. plaatdikte koper | 6 mm | 6 mm |
Max. plaatdikte messing | 6 mm | 6 mm |
Uitwerpen van stukken | ||
Max. formaat van de stukken - werkstukklep ponsen | 500 mm x 500 mm | 500 mm x 500 mm |
Max. formaat van de stukken starre glijgoot ponsen (met verschuifbare tafel) | 80 mm x 50 mm | 80 mm x 50 mm |
Max. formaat van de stukken - werkstukklep laser | 500 mm x 500 mm | 500 mm x 500 mm |
Verbruikswaarden | ||
Gemiddelde vermogensopname in de productie TruFlow 4000 | 15 kW | 15 kW |
Automatische uitschakeling actief TruFlow 4000 | 0,6 kW | 0,6 kW |
